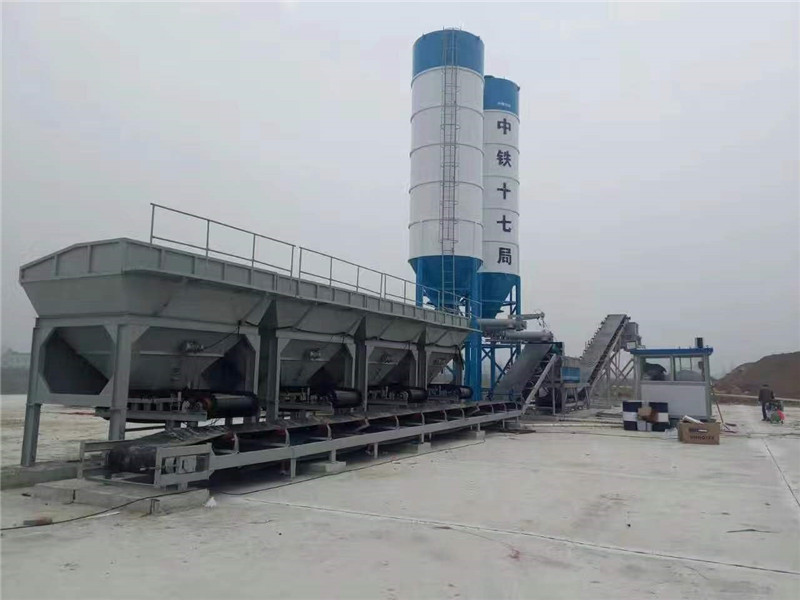

La centrale de malaxage stabilisée par série de sol de WDJ est équipement moderne particulièrement conçu pour le mélange continu de la matière première de route. C'est la combinaison de la meilleure technologie domestique et étrangère, revendiquant des facteurs tels que la stabilité et la fiabilité, aussi bien que le prix concurrentiel.
La série de WBZ est une centrale de malaxage stabilisée de sol développée par notre société qui répond aux besoins de construction des routes à haute teneur, des voies urbaines, des aéroports, des docks, des champs de sports, et d'autres équipements. Elle est capable d'employer les matériaux mélangés variables tels que la chaux, l'éteint chaux, le sol, le sable et le gravier, les cendres volantes, et le ciment.
Une fois installé, il peut s'assurer que la production du ciment a stabilisé le sable et le gravier, sol gris a stabilisé la matière première, le béton compressible et d'autres matériaux grassroots. Grâce à son contrôle et même mélange proportionnels précis, les produits répond à toutes les exigences de construction.
Le type WDJ300.400.500.600.700.800 a stabilisé des paramètres d'optimisation du traitement principaux de centrale de malaxage de sol :
| Modèle de paramètre | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| Productivité | 300t/h | 400t/h | 500t/h | 600t/h | 700t/h | 800t/h |
| Méthode de mesure | Automatisé | Automatisé | Automatisé | Automatisé | Automatisé | Automatisé |
| Méthode d'ajustement | Contrôle de vitesse de fréquence variable | Contrôle de vitesse de fréquence variable | Contrôle de vitesse de fréquence variable | Contrôle de vitesse de fréquence variable | Contrôle de vitesse de fréquence variable | Contrôle de vitesse de fréquence variable |
| Mode de contrôle | automatique | automatique | automatique | automatique | automatique | automatique |
| Pesant l'exactitude (agrégat) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| Pesant l'exactitude (poudre) | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| Puissance de moteur principal | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| Poids total | 24t | 24t | 27t | 27t | 30t | 30t |
| Puissance totale | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
L'ordinateur de WDJ600 D mesuré et la vitesse de fréquence ont commandé la table stabilisée de sous-configuration de centrale de malaxage de sol
| Non. | Nom de partie | Modèle de spécifications | Quantité | Point d'origine | Remarques | ||
| 1 | Machine complète |
3, grosseur du grain maximum d'agrégat de mélange : 60mm 4, exactitude de mesure d'agrégat : ±0.5-1% 5, exactitude de mesure de matériel de poudre : ±0.5-1% 6, forme d'Assemblée : type détachable 7, secteur : 43m*15m 8, configuration : quatre trémies et une poubelle (doubles moteurs) |
La trémie globale, plat de finition de fer de poubelle adopte 5mm ; la machine plate de ceinture, acier incliné de canal de machine de ceinture adopte 18 ; la trémie globale, jambes de mélangeur adopte la Je-poutre 20. Ceinture plate et ceinture inclinée adopter la ceinture en nylon.
|
||||
| 2 | Système de lot global | Trémie globale | plat de fer de ³ de 12m utilisant 5mm | 4 | Beian, Shandong |
Type de combinaison : Composition simple en poubelle Largeur de trémie : 3300mm |
|
| Vibrateur | 1.1KW | 4 | Henan Xinxiang | ||||
| Écran de grille |
écran Grille-renforcé
|
4 | Beian, Shandong | ||||
| Échelle de ceinture | Pesage de l'exactitude ±0.5-1% | 4 | Beian, Shandong | ||||
| Tambour d'échelle de ceinture | 4KW | 4 |
Zibo Shandong |
||||
| Capteur de pression | 150Kg | 4 | Bengbu Anhui | ||||
| Rouleaux de transporteur d'échelle de ceinture | φ89×1080 | 1set | Beian, Shandong | ||||
| Rouleau de transporteur d'échelle de ceinture | φ89×1040 | 1set | Beian, Shandong | ||||
| Poulie de ceinture de pression | 1 | Beian, Shandong | |||||
| Dosage de la vue de machine de ceinture | acier de canal [18 | 1 | Beian, Shandong | ||||
| Poulie motorisée | 50100-15KW-2.5 | 1 | Beian, Shandong | ||||
| Ceinture plate d'anneau | ceinture en nylon de 1000×5-39.3m | 1 | Hebei | ||||
| Rouleaux de transporteur de machine de ceinture | φ89×375 | 1 ensemble | Beian, Shandong | ||||
| Rouleaux de transporteur de machine de ceinture | φ89×1150 | 1 ensemble | Beian, Shandong | ||||
| Bâton vertical | 1 ensemble | Beian, Shandong | |||||
| 3 | Circuit d'alimentation de poudre | Poubelle de alimentation de poudre de système | 80-100T | 1 | Beian, Shandong | ||
| Dépoussiérage | Aucun | Beian, Shandong | |||||
| Soupape à vanne | 800×800 | 1 | Beian, Shandong | ||||
| Roue de main de soupape à vanne | 320 | 2 | Beian, Shandong | ||||
| Convoyeur de vis | φ325×2700mm | 1 | Beian, Shandong | ||||
| Moteur en spirale | 5.5KW | 1 | Beian, Shandong | ||||
| Corde de fil d'acier | φ6-10m | 1 | Beian, Shandong | ||||
| Sac de tissu | φ325 | 2 | Beian, Shandong | ||||
| Échelle électronique en spirale | Φ325×1400mm | 1 | Beian, Shandong | ||||
| Moteur de pesage électronique | 4KW | 1 | Beian, Shandong | ||||
| Capteur actuel de tension | 500Kg | 1 |
Bengbu, Anhui |
||||
| 4 | Salle d'opération | Salle de commande | 1 | Beian, Shandong |
Mode de contrôle : Gestion par ordinateur
|
||
| Climatiseur | 1.2HP (type de refroidissement et de chauffage) | 1 | |||||
| 5 | système d'approvisionnement en eau | pompe submersible | 2.2KW | 1 | Zibo, Shandong | mode de l'eau : règlement de fréquence | |
| Écoulement de pompe à eau | ³ /h de 40m | 1 | Beian, Shandong | ||||
| 6 | Dispositif de mélange | Mélangeur | 1 | Beian, Shandong |
type de machine : Double axe horizontal fort De type continu |
||
| Double moteur | 37KW | 2 | moteur | ||||
| Lame | Matériel résistant à l'usure de haut alliage de manganèse | 60 | Weifang, Shandong | ||||
| Ralentisseur | ZLY180 | 2 | Zibo, Shandong | ||||
| 7 | Dispositif de stockage | Machine inclinée de ceinture |
Inclination Q=18° d'installation Canal de vue : acier [18 |
1 | Beian, Shandong |
Commande de porte de seau Méthode : Pneumatique
poubelle de stockage Déchargement de la taille : 3700mm
|
|
| tambour électrique d'entraînement | 50100-18.5KW-2.5 | 1 | Zibo, Shandong | ||||
| Ceinture plate annulaire | ceinture en nylon de 1000×4-38m | 1 | Hebei | ||||
| Rouleaux de transporteur de machine de ceinture | φ89×375 | 1 ensemble | Beian, Shandong | ||||
| Rouleaux de transporteur de machine de ceinture | φ89×1150 | 1set | Beian, Shandong | ||||
| Poubelle de stockage finale | plat de fer de ³ de 8m utilisant 5mm | 1 | Beian, Shandong | ||||
| Vibrateur | 0.5KW | 2 | Xinxiang, Henan | ||||
| Cloche électrique | 1 | Beian, Shandong | |||||
| 8 | Système de circuit d'air | Vanne électromagnétique | 4V310 | 2 | Zhejiang | ||
| Moteur | Y132S1-2-5.5KWB3 | 1 | Beian, Shandong | ||||
| Compresseur d'air | 0.67/7-5.5KW | 1 | |||||
| Cylindre d'air | 100×250 | 4 | |||||
| 9 | Système de contrôle électrique | Composants électriques | 1 | Chint Dexie |
Les composants électriques peuvent être facultatifs Adoptez la connexion de 485 communications |
||
| Système de contrôle | 1 | Beian, Shandong | |||||
| Ordinateur serveur | 1 | Lenovo | |||||
| Moniteur | 1 | Lenovo | |||||
| Inverseur | 3.7kw | 4 | Hai Li Pu | ||||
| Inverseur | 5.5kw | 1 | Hai Li Pu | ||||
| 11 | Attachements | Outils spéciaux | 1 | Beian, Shandong | |||
| guide de l'utilisateur | 1 | Beian, Shandong | |||||
| Certificat de conformité | 1 | Beian, Shandong | |||||
Note : 1 en raison de l'amélioration technique, de l'origine des pièces achetées et du modèle des paramètres techniques peut être changé, mais les fonctions ne sont pas plus mauvaises que les existantes ;
2 que l'acheteur doit préparer les équipements suivants : la base concrète de la station de mélange, l'alimentation d'énergie dans l'armoire de distribution d'énergie de la station de mélange et la source de stockage de l'eau de station de mélange ; l'huile mécanique requise pour l'équipement, et le système nécessaire de protection contre la foudre dans la station de mélange.
Configuration de produit :
1. Circuit d'alimentation de traitement en lots : il se compose d'une trémie de division, d'une machine régulatrice contrôlée par la fréquence contrôlée par la vitesse de ceinture, et d'un convoyeur à bande.
2. Circuit d'alimentation de matériel de ciment : il se compose d'un silo de ciment (trémie de ciment), d'un conducteur régulateur de roue à aubes de fréquence variable contrôlée par la vitesse, et d'un convoyeur de pesage électronique en spirale.
3. Système d'approvisionnement en eau automatique : il se compose d'un réservoir sous pression, d'une pompe submersible, d'une canalisation, d'une valve réduisant la pression, d'un mètre d'écoulement d'eau, et d'une arroseuse de l'eau.
4. Système de mélange : il se compose d'un réducteur de moteur et d'un mélangeur continu de double axe horizontal.
5. Système de dispositif de poubelle de stockage : il se compose d'une double poubelle de stockage de décharge, d'une machine inclinée de ceinture, et d'un compresseur d'air.
6. Système électrique : il se compose d'une armoire de contrôle des opérations et d'une salle d'opération.
7. Système de contrôle de mesure : il est équipé des composantes électroniques de fabricant célèbre domestique, du contrôle de vitesse de conversion de fréquence, et du contrôle de micro-ordinateur avec deux les formes manuelles et automatiques. Il vient également avec un silo de ciment en vrac (convoyeur de vis y compris). Quant à la trémie mise en sac de ciment, elle peut être équipée d'un autre dispositif sur un besoin de l'utilisateur.
