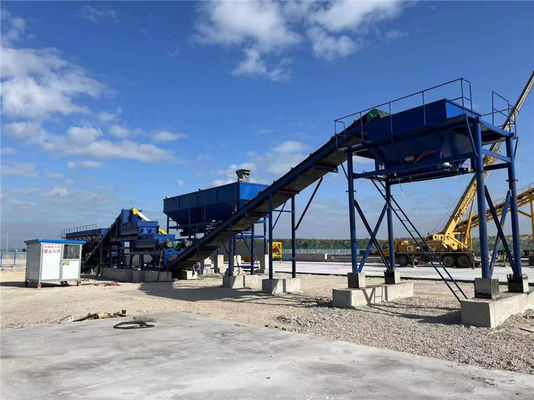

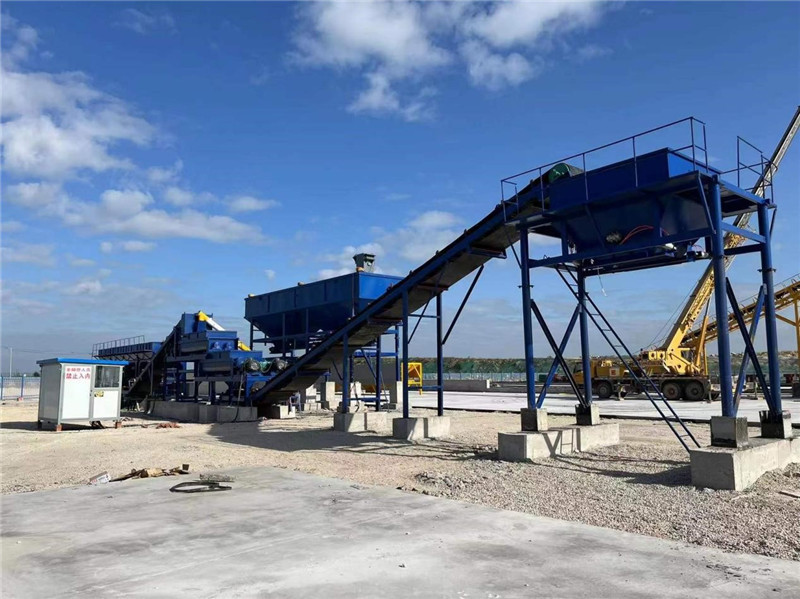

Centrale de malaxage de sol stabilisé de 18 m × 8 m × 10 m avec système de contrôle PLC
La centrale de malaxage de sols stabilisés de la série WDJ est un ensemble d'équipements spécialisés pour le mélange continu de matériaux de base routiers, qui est développé par notre société pour absorber les avantages des centrales de malaxage de sols stabilisés en continu dans notre pays et à l'étranger.
Afin de répondre aux exigences de construction sur le sol de base pour les autoroutes de haute qualité, les routes urbaines, les places, les quais, les aéroports, les stades et autres infrastructures, notre centrale de malaxage de sol stabilisé et notre centrale de malaxage de gravier calibré de la série WBZ sont spécialement développées et fabriquées.Ceux-ci sont équipés de la technologie la plus avancée à la maison et à l'étranger.Il est adaptatif d'utiliser de la chaux, de la chaux éteinte (teneur en eau dans 10-15%), du sol, du sable, du gravier, des cendres volantes, du ciment et d'autres matières premières pour produire du sable et du gravier stabilisés au ciment, un matériau de base stabilisé au sol gris, du béton compressible et autres matériaux de base.Les matériaux de base finis sont proportionnés avec précision, mélangés uniformément et peuvent répondre à la structure nécessaire.
WDJ300.400.500.600.700.800 paramètres de performance principaux de la centrale de malaxage à sol stabilisé :
| Modèle de paramètre | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| Productivité | 300t/h | 400t/h | 500t/h | 600t/h | 700t/h | 800t/h |
| Méthode de mesure | Informatisé | Informatisé | Informatisé | Informatisé | Informatisé | Informatisé |
| Méthode d'ajustement | Contrôle de vitesse à fréquence variable | Contrôle de vitesse à fréquence variable | Contrôle de vitesse à fréquence variable | Contrôle de vitesse à fréquence variable | Contrôle de vitesse à fréquence variable | Contrôle de vitesse à fréquence variable |
| Mode de contrôle | automatique | automatique | automatique | automatique | automatique | automatique |
| Précision de pesée (globale) | ±2 % | ±2 % | ±2 % | ±2 % | ±2 % | ±2 % |
| Précision de pesée (poudre) | ±0,5 % | ±0,5 % | ±0,5 % | ±0,5 % | ±0,5 % | ±0,5 % |
| Puissance du moteur principal | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| Poids total | 24t | 24t | 27t | 27t | 30t | 30t |
| Pouvoir total | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
Type WDJ600 Dmesure informatiquetableau de sous-configuration de la centrale de malaxage à sol stabilisé d et à vitesse contrôlée
| Non. | Nom de la pièce | Modèle de spécification | Quantité | Lieu d'origine | Remarques | ||
| 1 | Appareil complet |
6, forme d'assemblage : type détachable 7, secteur : 50m*15m 8 configuration : quatre trémies et deux bacs (type de superposition de mélange secondaire à double moteur) |
La trémie d'agrégats, la plaque de fer finie du bac adopte 5 mm, la machine à courroie plate, l'acier du canal de la machine à courroie inclinée adopte 18; la trémie d'agrégats, les pieds du mélangeur adoptent 20 poutres en I.La ceinture plate et la ceinture inclinée adoptent une ceinture en nylon. .
|
||||
| 2 |
Système de dosage d'agrégats
|
Trémie d'agrégat | Plaque de fer de 12 m³ utilisant 5 mm | 4 | Beian, Shandong |
Type de combinaison : Composition à bac unique Largeur trémie : 3300mm |
|
| Vibreur | 1.1KW | 4 | Henan Xinxiang | ||||
| Grille écran |
Écran renforcé de grille
|
4 | Beian, Shandong | ||||
| Échelle de ceinture | Précision de pesage ± 0,5-1 % | 4 | Beian, Shandong | ||||
| Tambour peseur à bande | 4KW | 4 |
Zibo Shandong |
||||
| Capteur de pression | 150Kg | 4 | Bengbu Anhui | ||||
| Rouleaux porteurs de balance à bande | φ89×1080 | 1 jeu | Beian, Shandong | ||||
| Rouleau de support de balance à bande | φ89×1040 | 1 jeu | Beian, Shandong | ||||
| Poulie à courroie de pression | 1 | Beian, Shandong | |||||
| Machine à courroie de dosage | acier de canal [18 | 1 | Beian, Shandong | ||||
| Poulie motorisée | 50100－15KW－2.5 | 1 | Beian, Shandong | ||||
| Ceinture plate à anneaux | 1000×5－47.5m courroie en nylon | 1 | Hebei | ||||
| Rouleaux porteurs de machine à bande | φ89×375 | 1 jeu | Beian, Shandong | ||||
| Rouleaux porteurs de machine à bande | φ89×1150 | 1 jeu | Beian, Shandong | ||||
| Bâton vertical | 1 jeu | Beian, Shandong | |||||
| 3 | Système d'alimentation en poudre | Système d'alimentation Bac à poudre | 80—100T | 2 | Beian, Shandong | ||
| Dépoussiérage | Aucun | facultatif | |||||
| Vanne | 800×800 | 2 | Beian, Shandong | ||||
| Volant de vanne à vanne | 320 | 4 | Beian, Shandong | ||||
| Convoyeur à vis | φ325×2700mm | 2 | Beian, Shandong | ||||
| Moteur en spirale | 5.5KW | 2 | Beian, Shandong | ||||
| Câble en acier | φ6－10m | 2 | Beian, Shandong | ||||
| Sac de vêtement | φ325 | 4 | Beian, Shandong | ||||
| Balance électronique spirale | Φ325×1400mm | 2 | Beian, Shandong | ||||
| Moteur de pesée électronique | 4KW | 2 | Beian, Shandong | ||||
| Capteur de tension actuel | 500Kg | 2 |
Bengbu, Anhui |
||||
| 4 | Salle d'opération | Salle de contrôle | 1 | Beian, Shandong |
Mode de contrôle: Contrôle informatique
|
||
| Lumière LED | 1 | Beian, Shandong | |||||
| Climatiseur | 1HP (type refroidissement et chauffage) | 1 | |||||
| prise | 1 | marque célèbre | |||||
| 5 | système d'approvisionnement en eau | pompe submersible | 2.2KW | 1 | Zibo, Shandong | mode de contrôle de l'eau : régulation de fréquence | |
| Débit de la pompe à eau | 40m³/h | 1 | Beian, Shandong | ||||
| Conduites et raccords | 1 | Weifang, Shandong | |||||
| 6 | Dispositif de mélange | Mixer | 2 | Beian, Shandong |
type d'appareil : Double arbre horizontal fort Type continu |
||
| Double moteur | 37KW | 4 | moteur | ||||
| Lame | Matériau résistant à l'usure en alliage de manganèse élevé | 60*2 | Weifang, Shandong | ||||
| Réducteur de vitesse | ZLY180 | 4 | Zibo, Shandong | ||||
| 7 | Périphérique de stockage | Machine à bande inclinée |
Inclinaison d'installation Q=18° Canal de cadre : acier [18 |
1 | Beian, Shandong |
Entraînement de porte de trémie Méthode : Pneumatique
bac de rangement Hauteur de déchargement : 3700 mm |
|
| tambour d'entraînement électrique | 50100－18.5KW－2.5 | 1 | Zibo, Shandong | ||||
| Courroie plate annulaire | 1000×4－38m ceinture en nylon | 1 | Hebei | ||||
| Rouleaux porteurs de machine à bande | φ89×375 | 1 jeu | Beian, Shandong | ||||
| Rouleaux porteurs de machine à bande | φ89×1150 | 1 jeu | Beian, Shandong | ||||
| Rouleau vertical | 1 jeu | Beian, Shandong | |||||
| Bac de stockage final | Plaque de fer de 8 m³ (empilée) utilisant 5 mm | 1 | Beian, Shandong | ||||
| Vibreur | 1.1KW | 1 | Xinxiang, Henan | ||||
| 8 | Système de circuit d'air | Électrovanne | 4V310 | 2 | Zhejiang | ||
| Moteur | Y132S1－2－5.5KWB3 | 1 | Beian, Shandong | ||||
| Compresseur d'air | 0.67/7－5.5KW | 1 | |||||
| Cylindre d'air | 100×250 | 4 | |||||
| 9 | Système de contrôle électrique | Composants électriques | 1 | Chint Dexie |
Les composants électriques peuvent être facultatifs Adoptez la connexion de communication 485 |
||
| Système de contrôle | 1 | Beian, Shandong | |||||
| Ordinateur hôte | 1 | Lenovo | |||||
| Moniteur | 1 | Lenovo | |||||
| Onduleur | 3.7kw | 5 | Haï Li Pu | ||||
| Onduleur | 5.5kw | 2 | Haï Li Pu | ||||
| 11 | Pièces jointes | Outils spéciaux | 1 | Beian, Shandong | |||
| mode d'emploi | 1 | Beian, Shandong | |||||
| Certificat de conformité | 1 | Beian, Shandong | |||||
Remarque : 1 En raison de l'amélioration technique, l'origine des pièces achetées et le modèle des paramètres techniques peuvent être modifiés, mais les fonctions ne sont pas pires que celles existantes ;
2 L'acheteur doit préparer les installations suivantes : la fondation en béton de la station de mélange, l'alimentation électrique de l'armoire de distribution électrique de la station de mélange et la source de stockage d'eau de la station de mélange ;l'huile mécanique requise pour l'équipement et le système de protection contre la foudre nécessaire dans la station de mélange.
Configuration du produit:
La centrale de malaxage de sol stabilisé WDJ300/WDJ400/WDJ500/WDJ600/WDJ700/WDJ800 de Beian est la solution parfaite pour les projets de construction d'autoroutes, de routes et de ponts.Cette usine a une capacité de 50 à 300 t/h, offrant une grande précision dans le pesage de l'eau et des agrégats, et un système de contrôle PLC.Il est également équipé d'un dépoussiéreur à sac pour le contrôle des émissions de poussière.Avec les caractéristiques d'une efficacité de mélange élevée, d'un mélange homogène et d'une bonne stabilité, la centrale de malaxage à sol stabilisé est le choix idéal pour les projets d'autoroute.
La centrale de malaxage de sol stabilisé de Beian est le meilleur choix de sa catégorie pour les projets de stabilisation d'autoroutes et de routes, avec sa précision de pesage de l'eau et des agrégats de ± 1 % et ± 2 % respectivement.Il s'agit d'une usine performante avec un système de contrôle PLC pour une automatisation avancée, ce qui facilite son exploitation et sa maintenance.De plus, cette usine est équipée d'un dépoussiéreur à sac pour assurer le contrôle des émissions de poussières.Avec son efficacité de mélange élevée, son mélange homogène et sa bonne stabilité, la centrale de malaxage à sol stabilisé de Beian est le choix idéal pour les projets d'autoroute.
Nous fournissons un support technique et des services pour notre centrale de mélange de sols stabilisés.Notre équipe d'experts est à votre disposition pour vous assister dans :
Notre support technique et nos services sont conçus pour garantir que votre centrale de mélange de sol stabilisé continue de fonctionner de manière sûre et efficace.
Q1 : Qu'est-ce qu'une centrale de mélange de sols stabilisés ?
A1: La centrale de malaxage de sol stabilisé est une sorte de centrale de malaxage continue qui est principalement utilisée pour produire un sol stabilisé.
Q2 : Quelle est la marque de la centrale de mélange de sol stabilisé ?
A2 : La centrale de mélange de sol stabilisé est produite par Beian, un célèbre fabricant en Chine.
Q3 : Quels modèles de centrale de mélange de sol stabilisé Beian fournit-il ?
A3 : Beian fournit des modèles WDJ300/WDJ400/WDJ500/WDJ600/WDJ700/WDJ800 d'usine de mélange de sol stabilisé.
Q4 : Où puis-je acheter une centrale de malaxage de sol stabilisé ?
A4: Vous pouvez acheter une centrale de mélange de sol stabilisé sur le site officiel de Beian ou auprès de distributeurs locaux.
Q5 : Où est fabriquée la centrale de malaxage de sol stabilisé ?
A5 : La centrale de malaxage de sol stabilisé est fabriquée en Chine.
