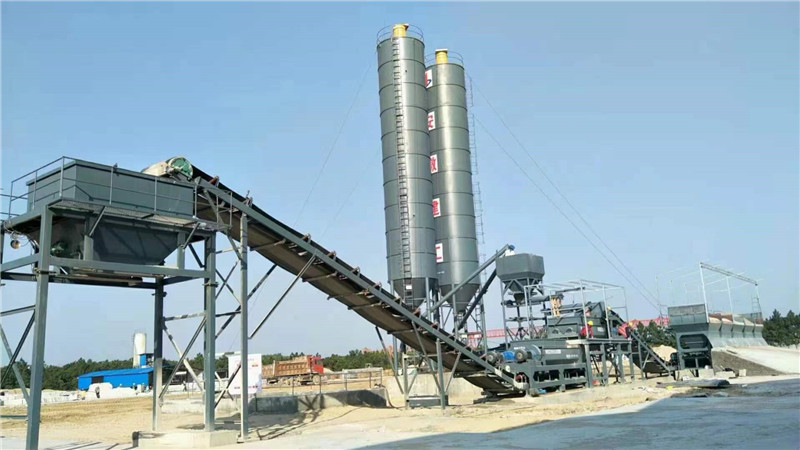

La centrale de malaxage de sol stabilisé de la série WDJ est un ensemble complet d'équipements spéciaux conçus pour le mélange continu de matériaux de base routiers.En absorbant les avantages de la centrale de malaxage à sol stabilisé continu de Chine et de l'étranger, notre société l'a développée.
De plus, la centrale de malaxage de sol stabilisé de la série WBZ et la centrale de malaxage de gravier calibré sont également proposées à un prix compétitif.Notre société a développé et créé ces équipements de malaxage spéciaux pour répondre aux besoins de construction des matériaux de base.
Il peut être utilisé dans la production de sable et de gravier stabilisés au ciment, de matériaux de base stabilisés au sol gris, de béton compressible et d'autres matériaux de base utilisant diverses matières premières comme la chaux, la chaux éteinte (teneur en eau dans 10-15%), le sol, le sable et le gravier , cendres volantes, ciment et ainsi de suite.Avec des proportions précises et un mélange homogène, les matériaux produits peuvent répondre aux exigences de construction.
WDJ300.400.500.600.700.800 paramètres de performance principaux de la centrale de malaxage à sol stabilisé :
| Modèle de paramètre | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| Productivité | 300t/h | 400t/h | 500t/h | 600t/h | 700t/h | 800t/h |
| Méthode de mesure | Informatisé | Informatisé | Informatisé | Informatisé | Informatisé | Informatisé |
| Méthode d'ajustement | Contrôle de vitesse à fréquence variable | Contrôle de vitesse à fréquence variable | Contrôle de vitesse à fréquence variable | Contrôle de vitesse à fréquence variable | Contrôle de vitesse à fréquence variable | Contrôle de vitesse à fréquence variable |
| Mode de contrôle | automatique | automatique | automatique | automatique | automatique | automatique |
| Précision de pesée (globale) | ±2 % | ±2 % | ±2 % | ±2 % | ±2 % | ±2 % |
| Précision de pesée (poudre) | ±0,5 % | ±0,5 % | ±0,5 % | ±0,5 % | ±0,5 % | ±0,5 % |
| Puissance du moteur principal | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| Poids total | 24t | 24t | 27t | 27t | 30t | 30t |
| Pouvoir total | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
Type WDJ600 Dmesure informatiquetableau de sous-configuration de la centrale de malaxage à sol stabilisé d et à vitesse contrôlée
| Non. | Nom de la pièce | Modèle de spécification | Quantité | Lieu d'origine | Remarques | ||
| 1 | Appareil complet |
6, forme d'assemblage : type détachable 7, secteur : 50m*15m 8 configuration : quatre trémies et deux bacs (type de superposition de mélange secondaire à double moteur) |
La trémie d'agrégats, la plaque de fer finie du bac adopte 5 mm, la machine à courroie plate, l'acier du canal de la machine à courroie inclinée adopte 18; la trémie d'agrégats, les pieds du mélangeur adoptent 20 poutres en I.La ceinture plate et la ceinture inclinée adoptent une ceinture en nylon. .
|
||||
| 2 |
Système de dosage d'agrégats
|
Trémie d'agrégat | Plaque de fer de 12 m³ utilisant 5 mm | 4 | Beian, Shandong |
Type de combinaison : Composition à bac unique Largeur trémie : 3300mm |
|
| Vibreur | 1.1KW | 4 | Henan Xinxiang | ||||
| Grille écran |
Écran renforcé de grille
|
4 | Beian, Shandong | ||||
| Échelle de ceinture | Précision de pesage ± 0,5-1 % | 4 | Beian, Shandong | ||||
| Tambour peseur à bande | 4KW | 4 |
Zibo Shandong |
||||
| Capteur de pression | 150Kg | 4 | Bengbu Anhui | ||||
| Rouleaux porteurs de balance à bande | φ89×1080 | 1 jeu | Beian, Shandong | ||||
| Rouleau de support de balance à bande | φ89×1040 | 1 jeu | Beian, Shandong | ||||
| Poulie à courroie de pression | 1 | Beian, Shandong | |||||
| Machine à courroie de dosage | acier de canal [18 | 1 | Beian, Shandong | ||||
| Poulie motorisée | 50100－15KW－2.5 | 1 | Beian, Shandong | ||||
| Ceinture plate à anneaux | 1000×5－47.5m courroie en nylon | 1 | Hebei | ||||
| Rouleaux porteurs de machine à bande | φ89×375 | 1 jeu | Beian, Shandong | ||||
| Rouleaux porteurs de machine à bande | φ89×1150 | 1 jeu | Beian, Shandong | ||||
| Bâton vertical | 1 jeu | Beian, Shandong | |||||
| 3 | Système d'alimentation en poudre | Système d'alimentation Bac à poudre | 80—100T | 2 | Beian, Shandong | ||
| Dépoussiérage | Aucun | facultatif | |||||
| Vanne | 800×800 | 2 | Beian, Shandong | ||||
| Volant de vanne à vanne | 320 | 4 | Beian, Shandong | ||||
| Convoyeur à vis | φ325×2700mm | 2 | Beian, Shandong | ||||
| Moteur en spirale | 5.5KW | 2 | Beian, Shandong | ||||
| Câble en acier | φ6－10m | 2 | Beian, Shandong | ||||
| Sac de vêtement | φ325 | 4 | Beian, Shandong | ||||
| Balance électronique spirale | Φ325×1400mm | 2 | Beian, Shandong | ||||
| Moteur de pesée électronique | 4KW | 2 | Beian, Shandong | ||||
| Capteur de tension actuel | 500Kg | 2 |
Bengbu, Anhui |
||||
| 4 | Salle d'opération | Salle de contrôle | 1 | Beian, Shandong |
Mode de contrôle: Contrôle informatique
|
||
| Lumière LED | 1 | Beian, Shandong | |||||
| Climatiseur | 1HP (type refroidissement et chauffage) | 1 | |||||
| prise | 1 | marque célèbre | |||||
| 5 | système d'approvisionnement en eau | pompe submersible | 2.2KW | 1 | Zibo, Shandong | mode de contrôle de l'eau : régulation de fréquence | |
| Débit de la pompe à eau | 40m³/h | 1 | Beian, Shandong | ||||
| Conduites et raccords | 1 | Weifang, Shandong | |||||
| 6 | Dispositif de mélange | Mixer | 2 | Beian, Shandong |
type d'appareil : Double arbre horizontal fort Type continu |
||
| Double moteur | 37KW | 4 | moteur | ||||
| Lame | Matériau résistant à l'usure en alliage de manganèse élevé | 60*2 | Weifang, Shandong | ||||
| Réducteur de vitesse | ZLY180 | 4 | Zibo, Shandong | ||||
| 7 | Périphérique de stockage | Machine à bande inclinée |
Inclinaison d'installation Q=18° Canal de cadre : acier [18 |
1 | Beian, Shandong |
Entraînement de porte de trémie Méthode : Pneumatique
bac de rangement Hauteur de déchargement : 3700 mm |
|
| tambour d'entraînement électrique | 50100－18.5KW－2.5 | 1 | Zibo, Shandong | ||||
| Courroie plate annulaire | 1000×4－38m ceinture en nylon | 1 | Hebei | ||||
| Rouleaux porteurs de machine à bande | φ89×375 | 1 jeu | Beian, Shandong | ||||
| Rouleaux porteurs de machine à bande | φ89×1150 | 1 jeu | Beian, Shandong | ||||
| Rouleau vertical | 1 jeu | Beian, Shandong | |||||
| Bac de stockage final | Plaque de fer de 8 m³ (empilée) utilisant 5 mm | 1 | Beian, Shandong | ||||
| Vibreur | 1.1KW | 1 | Xinxiang, Henan | ||||
| 8 | Système de circuit d'air | Électrovanne | 4V310 | 2 | Zhejiang | ||
| Moteur | Y132S1－2－5.5KWB3 | 1 | Beian, Shandong | ||||
| Compresseur d'air | 0.67/7－5.5KW | 1 | |||||
| Cylindre d'air | 100×250 | 4 | |||||
| 9 | Système de contrôle électrique | Composants électriques | 1 | Chint Dexie |
Les composants électriques peuvent être facultatifs Adoptez la connexion de communication 485 |
||
| Système de contrôle | 1 | Beian, Shandong | |||||
| Ordinateur hôte | 1 | Lenovo | |||||
| Moniteur | 1 | Lenovo | |||||
| Onduleur | 3.7kw | 5 | Haï Li Pu | ||||
| Onduleur | 5.5kw | 2 | Haï Li Pu | ||||
| 11 | Pièces jointes | Outils spéciaux | 1 | Beian, Shandong | |||
| mode d'emploi | 1 | Beian, Shandong | |||||
| Certificat de conformité | 1 | Beian, Shandong | |||||
Remarque : 1 En raison de l'amélioration technique, l'origine des pièces achetées et le modèle des paramètres techniques peuvent être modifiés, mais les fonctions ne sont pas pires que celles existantes ;
2 L'acheteur doit préparer les installations suivantes : la fondation en béton de la station de mélange, l'alimentation électrique de l'armoire de distribution électrique de la station de mélange et la source de stockage d'eau de la station de mélange ;l'huile mécanique requise pour l'équipement et le système de protection contre la foudre nécessaire dans la station de mélange.
Configuration du produit:
1, système d'alimentation par lots: il comprend une trémie divisée, une machine à courroie de dosage à fréquence contrôlée et à vitesse contrôlée et un convoyeur à bande.
2, système d'approvisionnement en ciment : les composants comprennent un silo à ciment ou une trémie à ciment, un alimentateur à roue à débit variable à fréquence contrôlée et un convoyeur de pesage électronique en spirale.
3, système d'alimentation en eau automatique : il est composé d'un réservoir sous pression, d'une pompe submersible, d'un pipeline, d'une soupape de réduction de pression, d'un débitmètre d'eau et d'un arroseur d'eau.
4, système de mélange : cela comprend un réducteur de moteur et un mélangeur continu à double arbre horizontal.
5, système de dispositif de bac de stockage : il comprend un bac de stockage à double décharge, une machine à courroie inclinée et un compresseur d'air.
6, système électrique : il se compose d'une armoire de commande d'opération et d'une salle d'opération.
7, système de contrôle de mesure : pièces électroniques de qualité supérieure avec un contrôle de la vitesse de conversion de fréquence et un contrôle par micro-ordinateur pour les formes manuelles et automatiques.Cette machine dispose également d'un silo à ciment en vrac (y compris un convoyeur à vis).Pour Bagged Cement Hopper, un autre appareil peut être équipé si nécessaire par l'utilisateur.
LeBeian WDJ300/WDJ400/WDJ500/WDJ600/WDJ700/WDJ800 centrale de malaxage de sol stabiliséest un équipement fiable et efficace pour produire un sol stabilisé de haute qualité.Il convient à une variété d'applications, telles que la construction de routes et de ponts, l'excavation, le terrassement et d'autres projets d'ingénierie.Cette centrale à sol stabilisé présente une hauteur de décharge de ≤3,8 m, une dimension de 18 m × 8 m × 10 m et un dépoussiéreur de type sac pour purifier l'air.Il dispose également d'un cycle de mélange de 60 secondes qui garantit que le sol est mélangé uniformément pour une stabilité et une résistance améliorées.Avec ses caractéristiques de haute performance, la centrale de malaxage de sol stabilisé Beian WDJ est le choix parfait pour tout projet de construction.
Notre centrale de mélange de sols stabilisés est livrée avec une gamme complète d'assistance technique et de services.Notre personnel expérimenté et compétent peut fournir une assistance pour l'installation, la mise en service, la maintenance et le dépannage.Nous offrons également une formation technique et des ateliers pour aider à garantir que les utilisateurs sont familiarisés avec le bon fonctionnement et l'entretien de l'usine.De plus, nous offrons des solutions personnalisées pour répondre aux besoins spécifiques de nos clients et pour s'assurer qu'ils tirent le meilleur parti de leur investissement.
Nous sommes également disponibles pour fournir un service et des réparations sur site, ainsi que pour répondre aux questions et fournir des conseils sur les meilleures pratiques lors de l'utilisation de l'usine.Notre équipe d'experts est toujours prête à vous aider et nous nous efforçons de fournir le plus haut niveau de service client possible.
A1 : Le nom de la marque est Beian.
A2 : Les numéros de modèle disponibles sont WDJ300/WDJ400/WDJ500/WDJ600/WDJ700/WDJ800.
A3: L'usine de mélange de sol stabilisé est fabriquée en Chine.
A4: L'usine de mélange de sol stabilisé est équipée de plaques d'acier de haute qualité résistantes à l'usure, de pales d'agitation à haut rendement et d'un système de lubrification automatique.Il est très efficace et stable.
A5: La centrale de mélange de sol stabilisé présente les avantages d'une technologie de pointe, d'un fonctionnement simple et d'un entretien facile.Il est économe en énergie et respectueux de l'environnement.
