L'installation mobile de mélange de sol stabilisé sans fondation est une sorte d'équipement de mélange avancé développé pour son transport pratique et sa petite surface de travail mobile.
Il est capable de mélanger du ciment et du sol stabilisé, du sol stabilisé par la chaux, du sol stabilisé par le gravier et d'autres matériaux stabilisés par la base, ce qui pourrait éviter aux clients des dépenses inutiles.
L'usine est particulièrement adaptée à la construction mobile de voies ferrées, autoroutes, ponts et autres projets avec une quantité relativement faible de sol stabilisé.
En outre, l'usine de mélange de sol stabilisée mobile Clear Road a un fonctionnement simple, une productivité élevée et une faible consommation d'énergie.ou personnalisation spéciale selon les besoins réels.
L'introduction d'une installation mobile de mélange de sol stabilisé sans fondation et d'un silo de ciment horizontal:
L'installation de mélange mobile stabilisée à l'eau sans fondation adopte un concept de conception compact et une disposition raisonnable, ce qui réduit considérablement la surface de travail de l'équipement.,l'installation, le débogage et une maintenance facile.Ce type d'installation est doté d'un capteur de pression en acier inoxydable de haute sensibilité qui est avec moins de tremblement et un signal plus stable que le capteur de charnière traditionnelIl est équipé d'une échelle de battage pour assurer une mesure plus précise que celle du moteur avant.la méthode de compensation de mesure flexible et précise rend les ingrédients agrégés plus précis. La ceinture de jupe est adoptée pour éviter l'impact sur le capteur de pesage lorsque la paroi latérale se presse avec les pierres de sable.il est certifié par le Bureau de supervision technique et adapté à la construction de sous-bases telles que des routesIl peut réduire les coûts et créer des avantages économiques plus élevés.

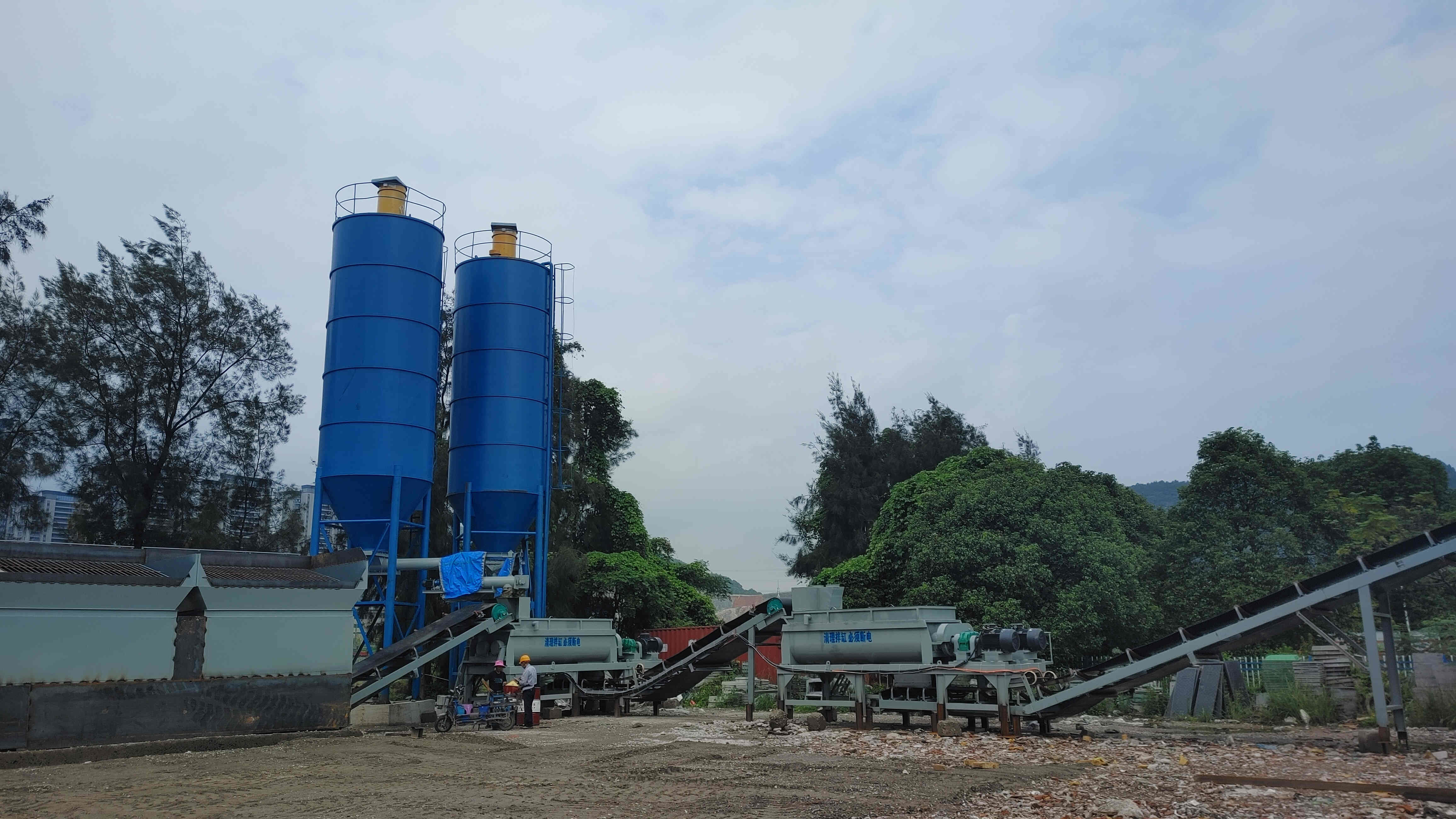

Introduction d'une installation mobile de mélange de sol stabilisé sans fondation et d'un silo de ciment vertical:
Le silo est équipé d'une conception d'étanchéité quadruple pour empêcher la fuite de lisier de la tête de l'arbre, ce qui peut offrir une efficacité élevée et moins de pertes et une installation et une maintenance faciles.L'interface de fonctionnement de la machine et les performances de travail sont conçues pour être plus humanisées et fiablesLe mélangeur à deux axes horizontaux est doté d'une forte capacité de fonctionnement continu, d'une piste de mélange complète,un mouvement de remuage fortCet ensemble d'équipements peut être assemblé sur place sans débogage en raison de son haut degré d'automatisation, de sa forte maniabilité,fonctionnement simple et bonne stabilitéLa structure est solide tandis que la disposition de l'espace est compacte et raisonnable, ce qui assure à la fois la flexibilité et la capacité de production.Avec une surface d'occupation plus petite et un déplacement relativement facile entre les sites, la station mobile de stabilisation de l'eau peut réduire considérablement la quantité de génie de base.
Les spécifications:
les principaux paramètres de performance du YWDJ600,500,400300 installations mobiles de mélange stabilisé de sol sans fondation:
| Modèle de paramètres | Le véhicule doit être équipé d'un dispositif de sécurité. | Le véhicule est équipé d'un dispositif de sécurité. | Le véhicule est équipé d'un système de contrôle de la circulation. | Le véhicule est équipé d'un dispositif de sécurité. |
| Taux de sortie | 300 t/h | 400 t/h | 500 t/h | 600 t/h |
| Méthode de mesure | Mesure par ordinateur | Mesure par ordinateur | Mesure par ordinateur | Mesure par ordinateur |
| Méthode d'ajustement | Fréquence | Fréquence | Fréquence | Fréquence |
| Méthode de contrôle | Automatisation | Automatisation | Automatisation | Automatisation |
| Précision de pesage (agrégat) | ± 2% | ± 2% | ± 2% | ± 2% |
| Précision de pesage (matériau en poudre) | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Taux de surveillance | 90 kW | 100 kW | 130 kW | 140 kW |
| Poids total | 24 tonnes | 24 tonnes | 26 tonnes | 26 tonnes |
| Puissance totale | 90 kW | 100 kW | 130 kW | 140 kW |
Le véhicule doit être équipé d'un dispositif de contrôle de la circulation.YWDJ500-600 station mobile de mélange du sol stabiliséTableau de configuration des sous-éléments
| Numéro | Nom de la partie | Les spécifications | quantité | lieu d'origine | Nom de l'entreprise | |
| 1 | Machine complète |
|
une trémie d'agrégat,tLa plaque de fer du silo du produit fini adopte 5 mm, l'acier du canal du convoyeur à courroie inclinée adopte le n° 18, la trémie et les jambes du mélangeur adoptent le n° 20. faisceaus, et la ceinture inclinée adopte une ceinture en nylon. Le plateau est constitué de 200*200 I Le faisceau.
|
|||
| 2 |
Système d'assemblage par lots
|
Dépôt de dépôt |
8 m3 La plaque de fer adopte un modèle de 5 mm |
3 | Beian, dans le Shandong | Largeur de la trémie:3200 mm |
|
Équipement de vibration
|
1.1 kW | 3 | Xinxiang, dans le Henan. | |||
| Filtre à grille | Filtres renforcés | 3 | Beian, dans le Shandong | |||
| Balance de la ceinture |
Précision de mesure ± 0,5-1% |
3 | Beian, dans le Shandong | |||
| Rouleau à balances de ceinture | 4 kW | 2 | Sibo, dans le Shandong | |||
| 5.5 kW | 1 | |||||
| Capteur de pression | 150 kg | 3 | Bengbu, province de l'Anhui | |||
| Législateur de l'échelle de ceinture | φ89×780 | 1 jeu | Beian, dans le Shandong | |||
| Législateur de l'échelle de ceinture | φ89×740 | 1 jeu | Beian, dans le Shandong | |||
| 3 |
Fourniture de poudre système |
Boîte à poudre | 70 ‰ 100 T | 1 | Le style horizontal | |
| Dépoussiérage | Sacs à impulsions | 1 | Beian, dans le Shandong | |||
| Ventilateur d'entrée | 800 × 800 | 4 | Beian, dans le Shandong | |||
| Roue à main de soupape de sortie | 320 | 8 | Beian, dans le Shandong | |||
| Transporteur à vis | φ325 ×3600mm | 2 | Beian, dans le Shandong | |||
| Moteur à vis | 7.5 kW | 2 | Beian, dans le Shandong | |||
| Tâche de fil d'acier | φ6 à 10 mètres | 1 | Beian, dans le Shandong | |||
| Sacs en tissu | φ325 | 2 | Beian, dans le Shandong | |||
| Équilibre électronique à vis | Φ325×1400 mm | 1 | Beian, dans le Shandong | |||
| Moteur électronique de pesée | 4 kW | 1 | Beian, dans le Shandong | |||
| Spirale à grande vitesse | 11 kW 6,2 mètres | 1 | Jinan Mikosi est un | |||
| 4 | Système de commande | Salle de contrôle | 1 |
méthode de contrôle: commande par ordinateur, |
||
| 5 |
système d'approvisionnement en eau
|
Pompes submersibles | 2.2 kW | 1 | Sibo, dans le Shandong |
Mode à eau: conversion de fréquence |
| Débit de la pompe | 40 m3/h | 1 | Beian, dans le Shandong | |||
| Pipeline et accessoires | 1 | Weifang, dans le Shandong | ||||
| 6 | Partie de mélange | Le mélangeur | 1 | Beian, dans le Shandong |
Type d'hôte: D'une largeur n'excédant pas 1 mm |
|
| MAutres | 30 kW | 2 | Fabrique de moteurs n° 1 | |||
| Blé | Matériau résistant à l'usure en alliage de manganèse élevé | 56 | Weifang, dans le Shandong | |||
| Réducateur | ZLY180 | 2 | Sibo, dans le Shandong | |||
| 7 | Partie de stockage | Convecteurs à bande inclinée |
Inclinaison de l'installation Q = 30° acier à canal de cadre[18] |
1 | Beian, dans le Shandong |
Le moteur de Doumen Méthode: pneumatique
Boîte de stockage Hauteur de déchargement: 3100 mm
|
| Tambour à moteur | 50100-15KW-2. Je vous en prie.5 | 1 | Sibo, dans le Shandong | |||
|
1000 × 5 à 2,5 mètres (ceinture en nylon) | 1 | Le Hebei | |||
| L'équipement de convoyeur à courroie | φ89×375 | 1 jeu | Beian, dans le Shandong | |||
| L'équipement de convoyeur à courroie | φ89 × 1150 | 1 jeu | Beian, dans le Shandong | |||
| Résistant à l'usure vertical | 1 jeu | Beian, dans le Shandong | ||||
| Réservoir final |
5m3 (accumulation) La plaque de fer adopte le modèle 5 mm |
1 | Beian, dans le Shandong | |||
| Équipement de vibration | 0.5 kW | 1 | Xinxiang, dans le Henan. | |||
| Cloche électrique | 1 | Beian, dans le Shandong | ||||
| 8 | Système d'aération | Valve électromagnétique | 4V310 | 2 | Le Zhejiang | |
| Moteur | Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil. | 1 | Beian, dans le Shandong | |||
| Compresseur d'air | 0.67/7-5.5KW | 1 | ||||
|
Bouteille d'air
|
100 × 250 | 2 | ||||
| 9 | Système de commande électrique | Composants électroniques | 1 | Chint Délicieux |
Les appareils électriques sont optionnels. en utilisant la connexion de communication 485 |
|
| Système de contrôle | 1 | Beian, dans le Shandong | ||||
| Ordinateur hôte | 1 | Lenovo | ||||
| Moniteur | 1 | Lenovo | ||||
| Invertisseur | 3.7kw | 2 | ||||
| Invertisseur | 5.5kw7.5kw | 2 | ||||
| 11 | Accessoires au hasard | Outils spécifiques | 1 | Beian, dans le Shandong | ||
| Instruction | 1 | Beian, dans le Shandong | ||||
| Diagramme du circuit | 1 | Beian, dans le Shandong | ||||
| Certificat | 1 | Beian, dans le Shandong | ||||
Note: 1 En raison de l'amélioration technique,l'origine des pièces achetées et le modèle des paramètres techniques peuvent être modifiés, mais les fonctions ne sont pas pires que celles existantes;
2 L'acheteur doit préparer les installations suivantes:l'alimentation électrique de l'armoire de distribution d'énergie de la station de mélange et de la source de stockage d'eau de la station de mélange;; l'huile mécanique requise pour l'équipement et le système de protection contre la foudre nécessaire dans la station de mélange.
Leusine mobile de mélangeur de sol stabiliséest parfait pour ceux qui ont besoin de fournir des matériaux de base dans leurs projets de construction, tels que les autoroutes, les routes de la ville, les aéroports et les terrains de sport.Cet équipement de pointe est capable d'utiliser une variété d'ingrédients de matières premières tels que la chaux rapide de haute qualitéIl produit une gamme de matériaux de base, notamment du gravier stabilisé par le ciment, des matériaux stabilisés par le calcaire et le béton compressible.Mélanger les ingrédients uniformément, les matériaux de base produits sont précisément proportionnés et purs, ce qui les rend idéaux pour la construction d'ingénierie.
