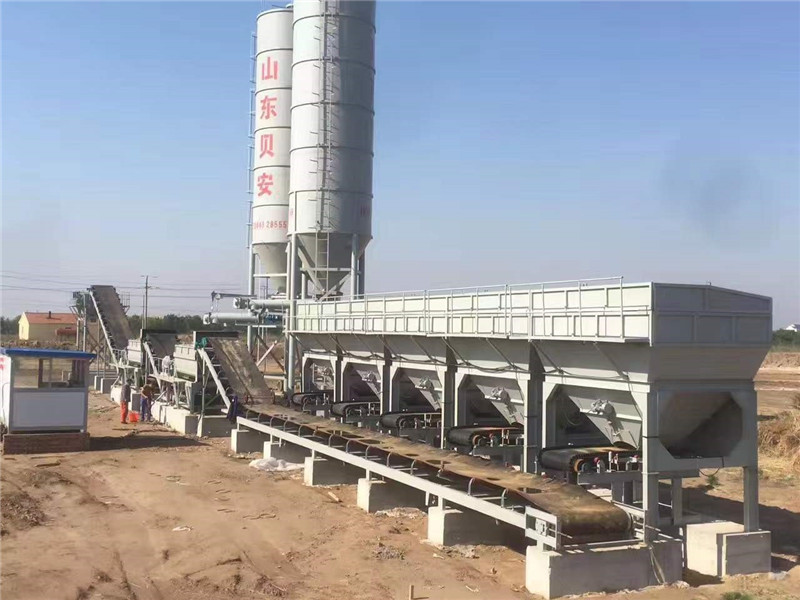

La station de mélange stabilisée de sol est un équipement avancé et fiable de construction de routes conçu pour produire le sol stabilisé avec différentes proportions de ciment, de sable, de gravier, et d'autres additifs. Cette station de mélange est équipée d'un mélangeur obligatoire de jumeau-axe qui peut mélanger les composants matériels à une grande vitesse et livrer un mélange homogène de sol stabilisé dans peu de durée de cycle. Elle est également équipée d'un batcher global pour adapter à 3-6 mètres cubes de matériel, aussi bien que d'un ciment pesant la gamme de 0-500kg, et d'un additif pesant la gamme de 0-50kg. Le procédé de mélange prend seulement 60 secondes pour accomplir, cela faisant une solution très efficace et rentable pour le mélange stabilisé de sol.
Le type WDJ300.400.500.600.700.800 a stabilisé des paramètres d'optimisation du traitement principaux de centrale de malaxage de sol :
| Modèle de paramètre | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| Productivité | 300t/h | 400t/h | 500t/h | 600t/h | 700t/h | 800t/h |
| Méthode de mesure | Automatisé | Automatisé | Automatisé | Automatisé | Automatisé | Automatisé |
| Méthode d'ajustement | Contrôle de vitesse de fréquence variable | Contrôle de vitesse de fréquence variable | Contrôle de vitesse de fréquence variable | Contrôle de vitesse de fréquence variable | Contrôle de vitesse de fréquence variable | Contrôle de vitesse de fréquence variable |
| Mode de contrôle | automatique | automatique | automatique | automatique | automatique | automatique |
| Pesant l'exactitude (agrégat) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| Pesant l'exactitude (poudre) | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| Puissance de moteur principal | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| Poids total | 24t | 24t | 27t | 27t | 30t | 30t |
| Puissance totale | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
Le type ordinateur de WDJ800 de D mesuré et vitesse de fréquence a commandé la table de configuration stabilisée de centrale de malaxage de sol
| Non. | Nom de partie | Modèle de spécifications | Quantité | Point d'origine | Remarques | ||
| 1 | Machine complète |
6, forme d'Assemblée : type détachable 7, secteur : 55m*15m 8, configuration : Quatre trémies et deux poubelles (type intermédiaire de mélange secondaire de ceinture) |
La trémie globale, plat de finition de fer de poubelle adopte 5mm ; la machine plate de ceinture, acier incliné de canal de machine de ceinture adopte 18 ; la trémie globale, jambes de mélangeur adopte la Je-poutre 20. Ceinture plate et ceinture inclinée adopter la ceinture en nylon.
|
||||
| 2 |
Système de lot global
|
Trémie globale | plat de fer de ³ de 14m utilisant 5mm | 4 | Beian, Shandong |
Type de combinaison : Composition simple en poubelle Largeur de trémie : 3300mm Trémie globale avec la cloison |
|
| Vibrateur | 1.1KW | 4 | Henan Xinxiang | ||||
| Écran de grille |
écran Grille-renforcé
|
4 | Beian, Shandong | ||||
| Échelle de ceinture | Pesage de l'exactitude ±0.5-1% | 4 | Beian, Shandong | ||||
| Tambour d'échelle de ceinture | 4KW | 4 |
Zibo Shandong |
||||
| Capteur de pression | 150Kg | 4 | Bengbu Anhui | ||||
| Rouleaux de transporteur d'échelle de ceinture | φ89×1080 | 1 套 | Beian, Shandong | ||||
| Rouleau de transporteur d'échelle de ceinture | φ89×1040 | 1 套 | Beian, Shandong | ||||
| Poulie de ceinture de pression | 1 | Beian, Shandong | |||||
| Dosage de la vue de machine de ceinture | acier de canal [18 | 1 | Beian, Shandong | ||||
| Poulie motorisée | 50120-22KW-2.5 | 1 | Beian, Shandong | ||||
| Ceinture plate d'anneau | ceinture en nylon de 1200×5-39.3m | 1 | Hebei | ||||
| Rouleaux de transporteur de machine de ceinture | φ89×455 | 1set | Beian, Shandong | ||||
| Rouleaux de transporteur de machine de ceinture | φ89×1350 | 1set | Beian, Shandong | ||||
| Petit pain vertical | 1set | Beian, Shandong | |||||
| 3 | Circuit d'alimentation de poudre | Poubelle de alimentation de poudre de système | 80-100 | 2 | Beian, Shandong | ||
| Dépoussiérage | Aucun | 0 | facultatif | ||||
| Soupape à vanne | 800×800 | 2 | Beian, Shandong | ||||
| Roue de main de soupape à vanne | 320 | 4 | Beian, Shandong | ||||
| Convoyeur de vis | φ325×2700mm | 2 | Beian, Shandong | ||||
| Moteur en spirale | 7.5KW | 2 | Beian, Shandong | ||||
| Corde de fil d'acier | φ6-10米 | 2 | Beian, Shandong | ||||
| Sac de tissu | φ325 | 4 | Beian, Shandong | ||||
| Échelle électronique en spirale | Φ325×1400mm | 2 | Beian, Shandong | ||||
| Moteur de pesage électronique | 4KW | 2 | Beian, Shandong | ||||
| Capteur actuel de tension | 500Kg | 2 |
Bengbu, Anhui |
||||
| 4 | Salle d'opération | Salle de commande | 1 |
Bengbu, Anhui |
Mode de contrôle : Gestion par ordinateur
|
||
| Climatiseur | 1.2HP (type de refroidissement et de chauffage) | 1 | |||||
| 5 | système d'approvisionnement en eau | pompe submersible | 3KW | 1 | Zibo, Shandong | mode de contrôle de l'eau : règlement de vitesse de fréquence | |
| Écoulement de pompe à eau | ³ /h de 40m | 1 | Beian, Shandong | ||||
| 6 | Dispositif de mélange | Mélangeur | 2 | Beian, Shandong |
type de machine : Double axe horizontal fort moteur de type continu et double |
||
| Double moteur | 55KW×2 | 4 | Kaiyuan | ||||
| Lame | 高锰合金耐磨材质 | 68*2 | Weifang, Shandong | ||||
| Ralentisseur | ZLY200 | 4 | Zibo, Shandong | ||||
| 7 | Dispositif de stockage | Machine inclinée de ceinture |
Inclination Q=18° d'installation Canal de vue : acier [18 |
1 | Beian, Shandong |
Commande de porte de trémie Méthode : Pneumatique
poubelle de stockage Déchargement de la taille : 3700m |
|
| tambour électrique d'entraînement | 50120-30KW-2.5 | 1 | Zibo, Shandong | ||||
| Ceinture plate annulaire | ceinture en nylon de 1200×5-39.3m | 1 | Hebei | ||||
| Rouleaux de transporteur de machine de ceinture | φ89×455 | 1 套 | Beian, Shandong | ||||
| Rouleaux de transporteur de machine de ceinture | φ89×1350 | 1 套 | Beian, Shandong | ||||
| Petit pain vertical | 1 套 | Beian, Shandong | |||||
| Poubelle de stockage finale | plat de fer du ³ 10m (empilé) utilisant 5mm | 1 | Beian, Shandong | ||||
| Vibrateur | 1.1KW | 1 | Xinxiang, Henan | ||||
| Cloche électrique | 1 | Beian, Shandong | |||||
| 8 | Système de circuit d'air | Vanne électromagnétique | 4V310 | 2 | Zhejiang | ||
| Moteur | Y132S1-2-5.5KWB3 | 1 | Beian, Shandong | ||||
| Compresseur d'air | 0.67/7-5.5KW | 1 | |||||
| Cylindre d'air | 100×250 | 4 | |||||
| 9 | Système de contrôle électrique | Composants électriques | 1 | Chint Dexie |
Les composants électriques peuvent être facultatifs ; Adoptez la connexion de 485 communications |
||
| Système de contrôle | 1 | Beian, Shandong | |||||
| Ordinateur serveur | 1 | Lenovo | |||||
| Moniteur | 1 | Lenovo | |||||
| Inverseur | 3.7kw | 4 | Hai Li Pu | ||||
| Inverseur | 7.5kw | 2 | Hai Li Pu | ||||
| 10 |
Ceinture intermédiaire
|
Rouleaux de transporteur de ceinture | φ89×455 | 1set | Beian, Shandong | ||
| Rouleaux de transporteur de ceinture | φ89×1350 | 1set | Beian, Shandong | ||||
| Ceinture | ceinture en nylon de 1200×5-19.4m | 1 | Beian, Shandong | ||||
| Tambour électrique d'entraînement | 50120-22KW6-2.5 | 1 | Beian, Shandong | ||||
| 11 | Attachements | Outils spéciaux | 1 | Beian, Shandong | |||
| guide de l'utilisateur | 1 | Beian, Shandong | |||||
| Certificat de conformité | 1 | Beian, Shandong | |||||
Note : 1 en raison de l'amélioration technique, de l'origine des pièces achetées et du modèle des paramètres techniques peut être changé, mais les fonctions ne sont pas plus mauvaises que les existantes ;
2 que l'acheteur doit préparer les équipements suivants : la base concrète de la station de mélange, l'alimentation d'énergie dans l'armoire de distribution d'énergie de la station de mélange et la source de stockage de l'eau de station de mélange ; l'huile mécanique requise pour l'équipement, et le système nécessaire de protection contre la foudre dans la station de mélange.
La chaux a stabilisé la station de mélange de sol est un genre d'équipement pour la construction de routes, qui est très utilisée pour le trottoir et la base de construction de sous-grade. Elle est équipée d'un système de contrôle de PLC, d'une capacité élevée, d'un cycle de mélange rapide et d'un batcher global de grande capacité, qui lui fait une solution parfaite pour des projets de construction de routes. Elle peut être employée pour mélanger le sol stabilisé par chaux, et produit le sol stabilisé avec différentes propriétés. La capacité de cette station de mélange stabilisée de sol est entre 50-400t/h, et le cycle de mélange est seulement 60s. Le batcher global peut retarder à 3-6m le ³. Avec le système de contrôle avancé de PLC, il peut avec précision commander la production du sol stabilisé, et assure la qualité du produit fini. En outre, la conception et l'opération conviviales le rendent facile et efficace d'actionner la station de mélange stabilisée de sol.
Le support technique et le service pour la station de mélange stabilisée de sol inclut :
A1 : La station de mélange stabilisée de sol est un genre d'équipement pour produire le sol stabilisé avec le ciment, la chaux, les cendres volantes, etc. Elle se compose principalement de système de mélange, système de lot global, ciment pesant le système, l'eau pesant le système, système de pesage additif, se mélangeant donnant le système et le système de contrôle.
Q2 : Quels sont les avantages de la station de mélange stabilisée de sol ?
A2 : Les avantages de la station de mélange stabilisée de sol incluent le rendement élevé, la bonne stabilité, l'opération facile, le coût bas et de haute qualité du produit fini.
Q3 : Quels sont les composants de la station de mélange stabilisée de sol ?
A3 : Les composants de la station de mélange stabilisée de sol incluent le système de mélange, système de lot global, ciment pesant le système, l'eau pesant le système, système de pesage additif, se mélangeant donnant le système et le système de contrôle.
Q4 : Quels matériaux peuvent être faits avec la station de mélange stabilisée de sol ?
A4 : La station de mélange stabilisée de sol peut être employée pour faire le sol stabilisé avec le ciment, la chaux, les cendres volantes, etc.
Q5 : Quelle est la capacité de station de mélange stabilisée de sol ?
A5 : La capacité de station de mélange stabilisée de sol est jusqu'à 80-100m3/h.
