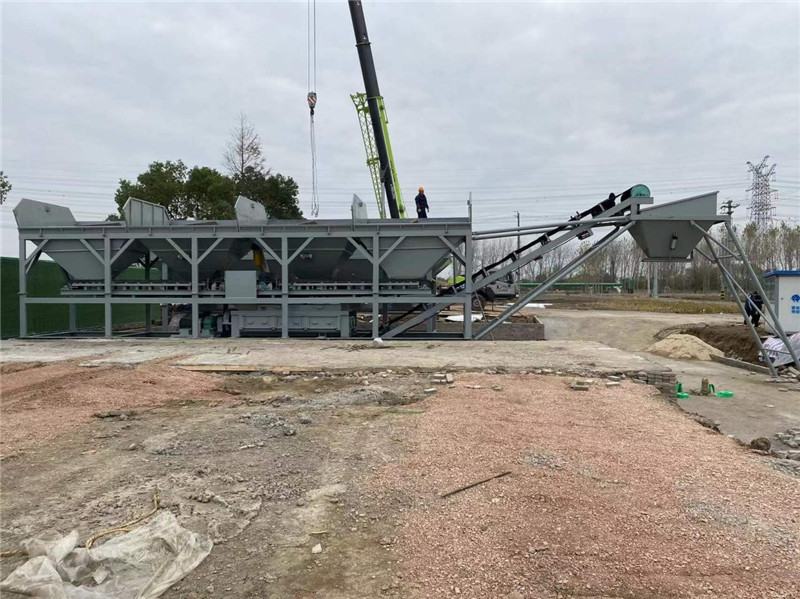

Sans base la centrale de malaxage stabilisée le plus défunt par mobile de sol est un nouveau type d'équipement de mélange, conçu avec un petit emplacement de travail et capable être démonté et transporté à sa prochaine destination pour l'usage continu. Sa polyvalence lui permet de mélanger le ciment, la chaux et le gravier ont stabilisé le sol, aussi bien que tout autre matériel stabilisé, sauvant ses clients des dépenses inutiles. C'est un grand choix pour le chemin de fer, la route, le pont, et d'autres chantiers de construction avec un peu relativement de sol stabilisé.
La centrale de malaxage stabilisée par mobile clair de sol de route est conviviale et offre la représentation supérieure. Elle est de rendement optimum et d'à haute production. Vous pouvez choisir entre 2,3,4 entrepôts et/ou personnalisation spéciale basés sur vos besoins spécifiques.
Le mobile sans base eau-a stabilisé la centrale de malaxage adopte un concept de design compact et une disposition raisonnable, qui réduit considérablement l'emplacement de travail d'équipement. Il a les avantages de l'opération simple, de l'installation, de l'élimination des imperfections, et de l'entretien facile. Les pièces de rechange choisies sont soigneusement choisies pour être rentables, réduisant des coûts et créant des avantages économiques plus élevés. Cette usine convient à la construction des sous-bases telles que des routes, des aéroports, et des chemins de fer de n'importe quelle catégorie.
L'unité de pesage adopte un capteur de pression d'acier inoxydable de haut-sensibilité. Comparé au capteur traditionnel de charnière, elle a moins de signal stable secouant et meilleur et abaisser le taux cassé.
L'échelle de traitement en lots adopte la commande arrière, qui est plus précise dans le pesage comparé à la commande avant. Le bord lâche naturel de la surface de travail sur la ceinture réduit l'impact de la tension de courroie sur le capteur de pesage, assurant de ce fait le signal de pesage plus stable et précis.
La ceinture pesant l'unité composée de conversion de vitesse de fréquence et la méthode d'ordinateur et flexible et précise professionnelle de mesure de compensation sont adoptées. Comparé à la représentation traditionnelle de mesure de volume du règlement de vitesse de glissement, l'ancienne compensation de mesure est plus opportune et flexible. La compensation précise rend les ingrédients globaux plus précis, et l'alarme cassée de diagnostic fournie à tout moment peut maintenir la production sûre et continue de l'équipement entier.
La ceinture de jupe est utilisée pour éviter l'impact sur le capteur de pesage quand la compression de paroi latérale avec les pierres de sable, afin de s'assurer que les données du capteur sont plus vraies et efficaces, et la mesure est plus précise.
Nous avons obtenu la ceinture pesant la certification de qualification de technologie de mesure publiée par le bureau technique de surveillance.
La structure du silo est compacte, et elle concentre presque tous les processus de production stable de sol tels que le stockage de matériels, le pesage, le transport, le mélange, le déchargement et le système de contrôle automatique. L'interface d'opération de machine est humanisée, le rendement est fiable, et il peut encore fonctionner stablement dans divers environnements terribles. Le deux-horizontal-axe forçant le mélangeur a la capacité de fonctionnement continu forte, la voie de mélange complète, le mouvement de agitation fort, et la capacité de mélange moyenne rapide. Le silo a la conception de scellage quadruple, qui peut empêche la fuite de boue de la tête d'axe, et avec le rendement élevé et moins de perte, il est facile d'installer et maintenir. Il est également facile de transporter au chantier de construction et de se réunir sans élimination des imperfections. L'équipement a le niveau élevé d'automation, de manoeuvrabilité forte, d'opération simple et de bonne stabilité. La structure est solide tandis que la disposition de l'espace est compacte et raisonnable, qui assure la flexibilité et la capacité de production en même temps. La station mobile de stabilisation de l'eau occupe le secteur très petit et est facile à se déplacer entre les sites, qui réduit considérablement la quantité d'ingénierie de base.
Caractéristiques :
Les paramètres d'optimisation du traitement principaux de la centrale de malaxage stabilisée mobile sans base du sol YWDJ600,500,400,300 :
| Modèle de paramètre | YWDJ300 | YWDJ400 | YWDJ500 | YWDJ600 |
| Taux de sortie | 300t/h | 400t/h | 500t/h | 600t/h |
| Méthode de mesure | Métrologie informatique | Métrologie informatique | Métrologie informatique | Métrologie informatique |
| Méthode d'ajustement | Fréquence | Fréquence | Fréquence | Fréquence |
| Méthode de contrôle | Automation | Automation | Automation | Automation |
| Pesant l'exactitude (agrégat) | ±2% | ±2% | ±2% | ±2% |
| Pesant l'exactitude (matériel de poudre) | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| Taux de moniteur | 90KW | 100KW | 130KW | 140KW |
| Poids total | 24t | 24t | 26t | 26t |
| Puissance totale | 90KW | 100KW | 130KW | 140KW |
Table de configuration stabilisée mobile de sous-article de centrale de malaxage du sol YWDJ500-600YWDJ500-600
| Nombre | Nom de partie | Caractéristiques | quantité | point d'origine | Remarque | |
| 1 | Machine complète |
|
La trémie globale, le plat de fer du silo de produit fini adopte 5mm, l'acier de canal du convoyeur à bande incliné adopte no. 18, la trémie globale et les jambes du mélangeur adoptent 20 poutres d'I, et la ceinture inclinée adopte la ceinture en nylon. Le plateau est fait de poutre de 200*200 I.
|
|||
| 2 |
Système de lot global
|
Trémie globale |
³ de 8m
|
4 | Beian, Shandong | Largeur de trémie : 3200mm |
|
Équipement vibrant
|
1.1KW | 4 | Xinxiang, Henan | |||
| Tamis de grille | Tamis renforcé | 4 | Beian, Shandong | |||
| Échelle de ceinture |
Exactitude de mesure ±0.5-1% |
4 | Beian, Shandong | |||
| Rouleau d'échelle de ceinture | 4KW | 2 | Zibo, Shandong | |||
| 5.5KW | 2 | |||||
| Capteur de pression | 150Kg | 4 | Bengbu, Anhui | |||
| Oisif d'échelle de ceinture | φ89×780 | 1set | Beian, Shandong | |||
| Oisif d'échelle de ceinture | φ89×740 | 1set | Beian, Shandong | |||
| 3 |
Approvisionnement de poudre système |
Poubelle de poudre | 70-100T | 1 | Style horizontal | |
| Dépoussiérage | Sac d'impulsion | 1 | Beian, Shandong | |||
| Soupape à vanne | 800×800 | 4 | Beian, Shandong | |||
| Volant de commande de soupape à vanne | 320 | 8 | Beian, Shandong | |||
| Convoyeur de vis | φ325×3600mm | 2 | Beian, Shandong | |||
| Moteur de vis | 7,5KILOWATTS | 2 | Beian, Shandong | |||
| Corde de fil d'acier | φ6-10meters | 1 | Beian, Shandong | |||
| Sac de tissu | φ325 | 2 | Beian, Shandong | |||
| Échelle électronique de vis | Φ325×1400mm | 1 | Beian, Shandong | |||
| Moteur de pesage électronique | 4KW | 1 | Beian, Shandong | |||
| Spirale à grande vitesse | 11KW 6.2meters | 1 | Jinan Mikosi | |||
| 4 | Système de contrôle | Salle de commande | 1 |
méthode de contrôle : gestion par ordinateur, |
||
| 5 |
système d'approvisionnement en eau
|
Pompe submersible | 2.2KW | 1 | Zibo, Shandong |
Mode de l'eau : conversion de fréquence |
| Écoulement de pompe | ³ /h de 40m | 1 | Beian, Shandong | |||
| Canalisation et accessoires | 1 | Weifang, Shandong | ||||
| 6 | Agitation de la partie | Mélangeur | 1 | Beian, Shandong |
Type de centre serveur : le Double-axe a forcé continu |
|
| Moteur | 30KW | 2 | Usine de no. 1 de moteur | |||
| Lame | Matériel résistant à l'usure de haut alliage de manganèse | 56 | Weifang, Shandong | |||
| Réducteur | ZLY180 | 2 | Zibo, Shandong | |||
| 7 | Pièce de stockage | Convoyeur à bande incliné |
Inclination d'installation Q=30° acier de canal de cadre [18 |
1 | Beian, Shandong |
Commande de Doumen Méthode : Pneumatique
Poubelle de stockage Déchargez la taille : 3100mm
|
| Tambour de moteur | 50100-15KW-2.5 | 1 | Zibo, Shandong | |||
|
1000×5-21.5meters | 1 | Hebei | |||
| Oisif de convoyeur à bande | φ89×375 | 1set | Beian, Shandong | |||
| Oisif de convoyeur à bande | φ89×1150 | 1set | Beian, Shandong | |||
| Oisif vertical | 1set | Beian, Shandong | ||||
| Poubelle de stockage finale |
³ de 5m (accumulation)
|
1 | Beian, Shandong | |||
| Équipement vibrant | 0.5KW | 1 | Xinxiang, Henan | |||
| Cloche électrique | 1 | Beian, Shandong | ||||
| 8 | Système pneumatique | Électrovanne | 4V310 | 2 | Zhejiang | |
| Moteur | Y132S1-2-5.5KWB3 | 1 | Beian, Shandong | |||
| Compresseur d'air | 0.67/7-5.5KW | 1 | ||||
|
Cylindre d'air
|
100×250 | 2 | ||||
| 9 | Système de contrôle électrique | Composants de l'électronique | 1 | Chint Delixi |
Les dispositifs électriques sont facultatifs utilisant la connexion de 485 communications |
|
| Système de contrôle | 1 | Beian, Shandong | ||||
| Ordinateur serveur | 1 | Lenovo | ||||
| Moniteur | 1 | Lenovo | ||||
| Inverseur | 3.7kw | 2 | ||||
| Inverseur | 5.5kw7.5kw | 3 | ||||
| 11 | Accessoires aléatoires | Outils spécifiques | 1 | Beian, Shandong | ||
| Instruction | 1 | Beian, Shandong | ||||
| Schéma de circuit | 1 | Beian, Shandong | ||||
| Certificat | 1 | Beian, Shandong | ||||
Note : 1 en raison de l'amélioration technique, de l'origine des pièces achetées et du modèle des paramètres techniques peut être changé, mais les fonctions ne sont pas plus mauvaises que les existantes ;
2 que l'acheteur doit préparer les équipements suivants : la base concrète de la station de mélange, l'alimentation d'énergie dans l'armoire de distribution d'énergie de la station de mélange et la source de stockage de l'eau de station de mélange ; l'huile mécanique requise pour l'équipement, et le système nécessaire de protection contre la foudre dans la station de mélange.
La centrale de malaxage stabilisée mobile de sol est un outil conçu pour l'usage de construction des matériaux qui peuvent être trouvés sous terre, comme des routes, des routes urbaines, des aéroports, et des champs de sports. Ce dispositif est fait avec un haut niveau de technologie et peut être mélangé à la chaux vive, à l'éteint chaux, au sol, au grès, aux cendres volantes, au ciment et à d'autres matières premières. Il est capable de produire le gravier ciment-stabilisé, chaux-sol a stabilisé les matériaux, le béton compressible et d'autres types de matières premières.
En outre, il a également les avantages d'être précis dans la proportion et de avoir un mélange cohérent gentil. Avec cela, il peut être employé pour différentes constructions de construction.
Nous fournissons le support technique et le service complets pour la centrale de malaxage mobile de sol. Notre équipe de support technique est 24/7 disponible pour répondre à toutes les questions et pour fournir le conseil technique. Nous fournissons également le service et l'entretien de l'équipement, y compris des inspections régulières, réparations et remplacements, pour nous assurer que l'équipement est toujours en état supérieur.
